Beschreibung

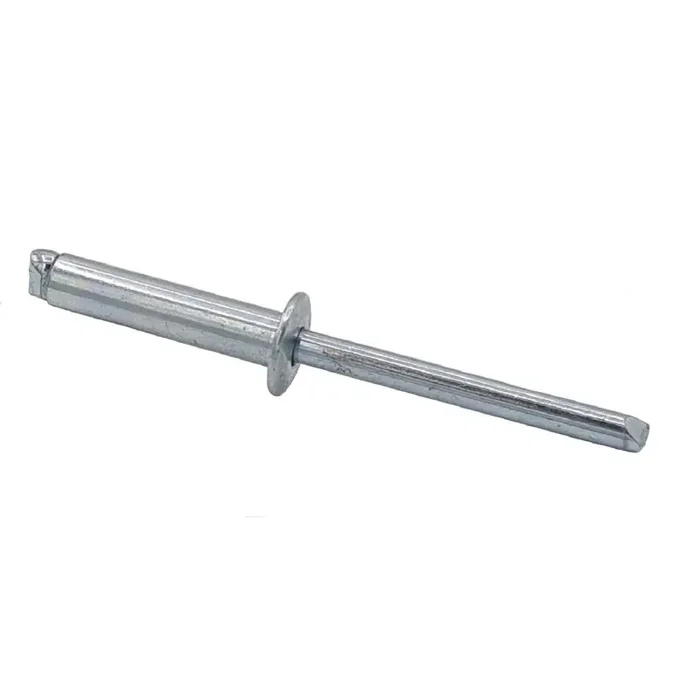

Technische Daten:
Norm: ähnlich DIN 7337
Nenndurchmesser: 5 mm
Nennlänge: 40 mm
Setzkopf-Durchmesser: 9,5 mm
Höhe Setzkopf: 1,3 mm
Klemmbereich: 30,0 – 35,0 mm
Bohrnenndurchmesser: 5,1 mm
Kopfform: Flachkopf
Werkstoff: Alu/Edelstahl A2
Hülse (Niet): Aluminium
Dorn: Edelstahl A2
Verpackungsinhalt: 100
RoHS-konform: Ja
Einsatzbereich:
Hauptsächlich wurde die Blindniet-Technik für Montagen an Hohlprofilen und ähnlichen nur einseitig zugänglichen Anwendungen entwickelt.
Mittlerweile wird das Verfahren aber durch sein einfaches, schnelles und somit wirtschaftliches Prinzip in vielen Montageanwendungen eingesetzt.
Montage:
Blindniet von der Werkstück-Vorderseite in das Bohrloch einführen.
Der Zugdorn muss bis zur Kopfanlage vom Mundstück des Setzwerkzeugs aufgenommen werden.
Beim Betätigen des Setzwerkzeugs wird die Niethülse umgeformt und die Werkstücke zusammengepresst.
Der Nietdorn reißt an der Sollbruchstelle ab – die Nietverbindung ist fertiggestellt.
Ermittlung der benötigten Nietnennlänge:
Zur Ermittlung der benötigten Nietlänge kann man bei Blindnieten mit glatten Nietschäften und Kopftypen A, B, C oder ähnlich in der Regel folgende Faustformel anwenden:
Klemmlänge (Materialdicke) + 1x Niet-Nenndurchmesser = Niet-Nennlänge
Liegt das Ergebniss zwischen zwei Nennlängen, die nächst größere Nennlänge wählen.
