Beschreibung

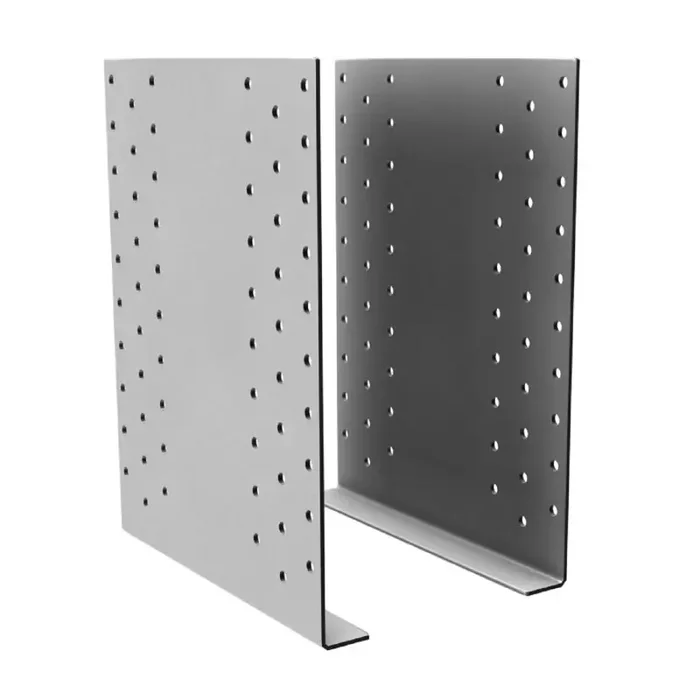

Eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt.
Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen.
Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20 mm.
Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen.
Die Fuge sollte mittig überdeckt werden.
In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden.
Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen.
Zu verwenden mit 4mm Ankernägeln (Kammnägel).
Technische Daten:
Material: S250GD + Z275
Oberfläche: 275 g/m2 beidseitig: entsprechend einer Zinkschichtdicke von ca. 20 ?m
Länge: 175 mm
Breite: 120 – 300 mm
Höhe: 20 mm
Materialstärke: 2 mm
Lochungen:
168 x 5 mm bei Gerberverbinder Pfettenverbinder Balkenverbinder 300 x 20 x 175 x 2 mm verzinkt
144 x 5 mm bei Gerberverbinder Pfettenverbinder Balkenverbinder 260 x 20 x 175 x 2 mm verzinkt
120 x 5 mm bei Gerberverbinder Pfettenverbinder Balkenverbinder 220 x 20 x 175 x 2 mm verzinkt
96 x 5 mm bei Gerberverbinder Pfettenverbinder Balkenverbinder 180 x 20 x 175 x 2 mm verzinkt
84 x 5 mm bei Gerberverbinder Pfettenverbinder Balkenverbinder 160 x 20 x 175 x 2 mm verzinkt
72 x 5 mm bei Gerberverbinder Pfettenverbinder Balkenverbinder 140 x 20 x 175 x 2 mm verzinkt
60 x 5 mm bei Gerberverbinder Pfettenverbinder Balkenverbinder 120 x 20 x 175 x 2 mm verzinkt
