Beschreibung
Technische Daten:
Ankerlänge: 69 mm
Bohrernenndurchmesser: 15 mm
Abstandsmontage: Nein
Durchsteckmontage: Ja
Vorsteckmontage: Nein
Material: Galvanisch verzinkter Stahl
Nutzlänge: 20 mm
Gewinde: M10
Max. Dicke des Anbauteils: 20 mm
Min. Bohrlochtiefe: 90 mm
Schlüsselweite: 17 mm
Schraubenabmessung: M10 x 90 mm
U-Scheibe (Außendurchmesser x Dicke): 20 x 2 mm
Verankerungstiefe: 55 mm
Antrieb: Sechskant
Einsatzbereich: Innenbereich
Werkstoff Anker: Stahl
Oberflächenschutz Anker: galvanisch/elektrolytisch verzinkt

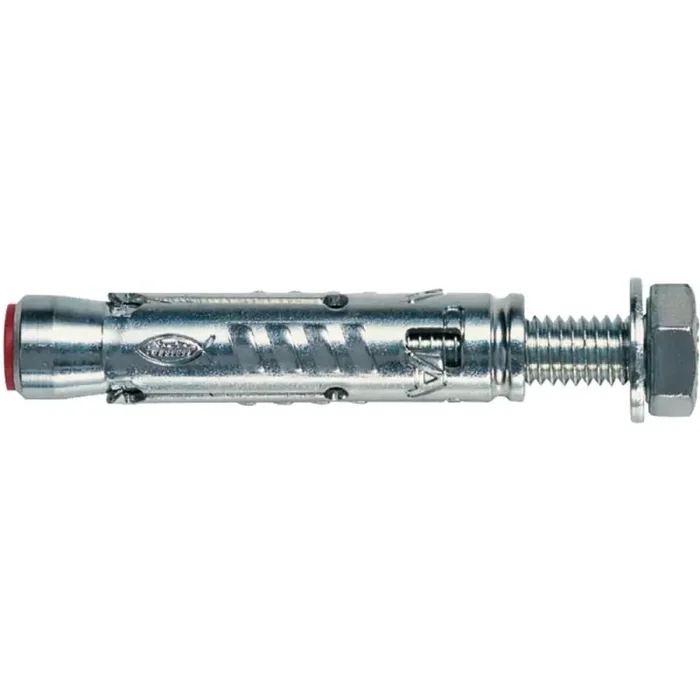

Der fischer Schwerlastanker TA M-S ist ein Innengewindeanker aus galvanisch verzinktem Stahl für die Vorsteckmontage. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Kunststoffkappe schützt das Gewinde vor Verschmutzung. Dieses bleibt dadurch gängig. Der Schwerlastanker ist ideal für die Befestigung von Absturzsicherungen, Anlagen und Maschinen in ungerissenem Beton.
Top Features:
Einfache Montage durch geringe Setzenergie.
Geringe Achs- und Randabstände durch gleichmäßige Lasteinleitung.
Oberflächenbündige Montage durch lösbare Schraubverbindungen.
ETA-Zulassung für ungerissenen Beton.
Vorteile:
Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA M sehr flexibel verwendet werden.
Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
Die rote Kunststoffkappe schützt vor Verschmutzung des Gewindes und sichert so dessen Gängigkeit.
Funktionsweise / Montage:
Der TAM ist geeignet für die Vorsteckmontage.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
Für eine korrekte Montage muss sich der Vorsteckanker TA M am Anbauteil abstützen können oder die Gewindestange gekontert sein.
Baustoffe:
Zugelassen für:
Beton C20/25 bis C50/60, ungerissen
Auch geeignet für:
Beton C12/15
Naturstein mit dichtem Gefüge
Anwendungen:
Stahlkonstruktionen
Handläufe
Konsolen
Leitern
Kabeltrassen
Maschinen
Treppen
Tore
Fassaden
Abstandskonstruktionen
