Beschreibung
Technische Daten:
Ankerlänge: 54 mm
Bohrernenndurchmesser: 6 mm
Abstandsmontage: Nein
Geeignet für Beton: Ja
Durchsteckmontage: Nein
Geeignet für Naturstein: Ja
Vorsteckmontage: Ja
Zulässige Last Zugzone: 1 kN
Material: Galvanisch verzinkter Stahl
Innendurchmesser Haken bzw. Öse: 10 mm
Min. Bohrlochtiefe: 35 mm
Min. Bohrlochtiefe bei Durchsteckmontage: 35 mm
Min. Verankerungstiefe: 25 mm
Werkstoff Hülse: Stahl
Einsatzbereich: Innenbereich

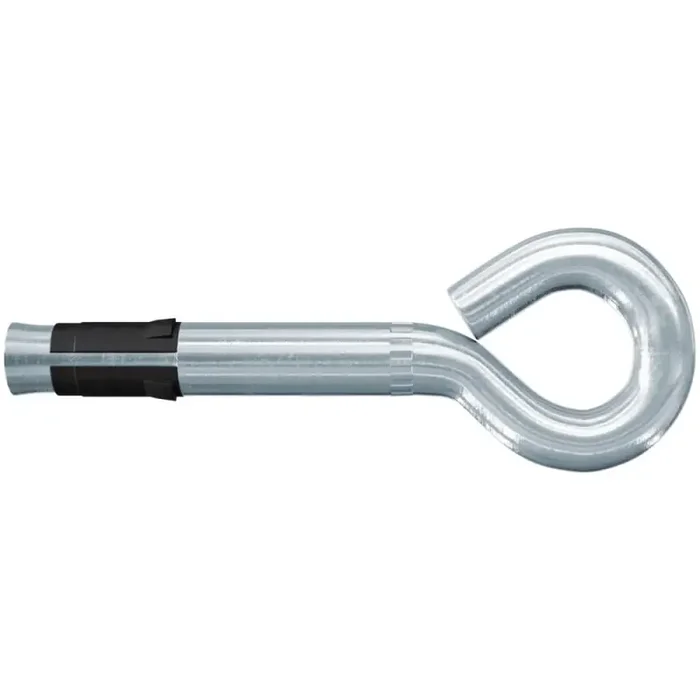

Der fischer Nagelanker FNA II mit Öse wird aus galvanisch verzinktem Stahl hergestellt. Der FNA II wird mit wenigen Hammerschlägen zeitsparend in der Vorsteckmontage gesetzt. Bei Belastung spreizt der FNA II selbstständig nach. Dabei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen das Bohrloch. Der fischer Nagelanker FNA IImit Öse ist vor allem für die Befestigung von Lüftungsleitungen und Abhängern im Innenbereich geeignet.
Top Features:
Schlagmontage spart Zeit.
Keine Bewehrungstreffer durch geringe Verankerungstiefe. Das spart Zeit und Kosten bei der Serienmontage.
Spreizclip sorgt für sicheren Halt.
Mit Öse.
Vorteile:
Das spezielle Wirkprinzip ermöglicht eine einfache Schlagmontage und damit eine kurze Verarbeitungszeit.
Die extrem kurze Verankerungstiefe verhindert Bewehrungstreffer und schafft die Voraussetzung für eine problemlose Montage.
Der optimierte Spreizclip sorgt für Halt bereits beim Einstecken ins Bohrloch und verhindert das Herausfallen bei Überkopfmontage.
Der massive Schaftquerschnitt garantiert eine hohe Tragfähigkeit im Brandfall und bietet dadurch sehr hohe Sicherheit.
Verschiedene Kopfformen ermöglichen die Befestigung unterschiedlicher Anbauteile und die optimale Anpassung an die Anwendung.
Funktionsweise / Montage:
Der FNA II mit Nagelkopf ist geeignet für die Durchsteckmontage. Der FNA II M6 ist geeignet für die Vor- und Durchsteckmontage. Die FNA II OE und H sind geeignet für die Vorsteckmontage.
Bei Belastung spreizt der installierte Nagelanker FNA II selbständig nach. Hierbei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
Erhältliche Setzwerkzeuge:
FNA S-SBO zum Aufstecken auf den Bohrer,
FNA S-SDS für die Serienmontage mit einem Bohrhammer,
FNA S-H für die manuelle Installation von Montageschienen.
Baustoffe:
Zugelassen für:
Beton C12/15 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
Auch geeignet für:
Kalksand-Vollstein
Naturstein mit dichtem Gefüge
Spannbeton-Hohlplattendecken
Anwendungen:
Brandschutzplatten
Brandschutzbekleidungen
Lüftungsleitungen
Draht- und Noniusabhänger
Montageschienen
Metallschellen
Unterkonstruktionen aus Holz und Metall
