Beschreibung
Technische Daten:
Ankerlänge: 87,5 mm
Bohrernenndurchmesser: 6 mm
Abstandsmontage: Nein
Durchsteckmontage: Ja
Vorsteckmontage: Nein
Geeignet für Beton: Ja
Geeignet für Naturstein: Ja
Material: Hochkorrosionsbeständiger Stahl 1.4529
Kopf-Durchmesser: 13 mm
Max. Dicke des Anbauteils: 50 mm
Min. Bohrlochtiefe: 90 mm
Min. Bohrlochtiefe bei Durchsteckmontage: 90 mm
Min. Verankerungstiefe: 30 mm

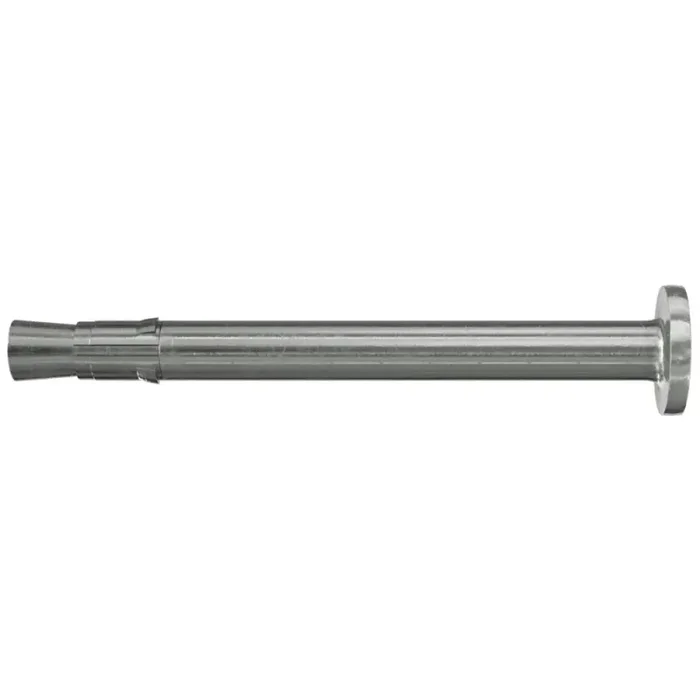

Der fischer Nagelanker FNA II mit Nagelkopf wird aus hochkorrosionsbeständigem Stahl hergestellt. Der FNA II wird mit wenigen Hammerschlägen zeitsparend in der Durchsteckmontage gesetzt. Bei Belastung spreizt der FNA II selbstständig nach. Dabei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen das Bohrloch. Der fischer Nagelanker FNA II mit Nagelkopf ist vor allem für die Befestigung von Brandschutzplatten, Lüftungsleitungen und Montageschienen in hochkorrosiver Atmosphäre geeignet.
Top Features:
Schlagmontage spart Zeit.
Keine Bewehrungstreffer durch geringe Verankerungstiefe. Das spart Zeit und Kosten bei der Serienmontage.
Spreizclip sorgt für sicheren Halt.
ETA-Zulassung für Mehrfachbefestigungen.
Aus hochkorrosionsbeständigem Stahl für hochkorrosive Atmosphäre.
Vorteile:
Das spezielle Wirkprinzip ermöglicht eine einfache Schlagmontage und damit eine kurze Verarbeitungszeit.
Die extrem kurze Verankerungstiefe verhindert Bewehrungstreffer und schafft die Voraussetzung für eine problemlose Montage.
Der optimierte Spreizclip sorgt für Halt bereits beim Einstecken ins Bohrloch und verhindert das Herausfallen bei Überkopfmontage.
Der massive Schaftquerschnitt garantiert eine hohe Tragfähigkeit im Brandfall und bietet dadurch sehr hohe Sicherheit.
Verschiedene Kopfformen ermöglichen die Befestigung unterschiedlicher Anbauteile und die optimale Anpassung an die Anwendung.
Funktionsweise / Montage:
Der FNA II mit Nagelkopf ist geeignet für die Durchsteckmontage.
Bei Belastung spreizt der installierte Nagelanker FNA II selbständig nach. Hierbei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
Erhältliche Setzwerkzeuge:
FNA S-SBO zum Aufstecken auf den Bohrer,
FNA S-SDS für die Serienmontage mit einem Bohrhammer,
FNA S-H für die manuelle Installation von Montageschienen.
Baustoffe:
Zugelassen für:
Beton C12/15 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
Auch geeignet für:
Kalksand-Vollstein
Naturstein mit dichtem Gefüge
Spannbeton-Hohlplattendecken
Anwendungen:
Brandschutzplatten
Brandschutzbekleidungen
Lüftungsleitungen
Draht- und Noniusabhänger
Montageschienen
Metallschellen
Unterkonstruktionen aus Holz und Metall
