Beschreibung
Technische Daten:
Anschlussgewinde: M8 / M10
Brandverhalten: DIN 4102: Klasse B2
Brandschutz geprüft: Ja
Breite: 211 mm
Breite Schellenband: 25 mm
Stärke Schellenband: 2,0 mm
Höhe: 190 mm
Installationsdrehmoment: 2 Nm
Max. empf. statische Last (zentr. Zug): 2,39 kN
Spannbereich: 156 – 163 mm
Verschlussschraube: M6
Werkstoff Schalldämmeinlage: SBR/EPDM, chlorfrei, silikonfrei
Oberflächenschutz: galvanisch/elektrolytisch verzinkt
Lastniveau: Mittel
Werkstoff: Stahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111

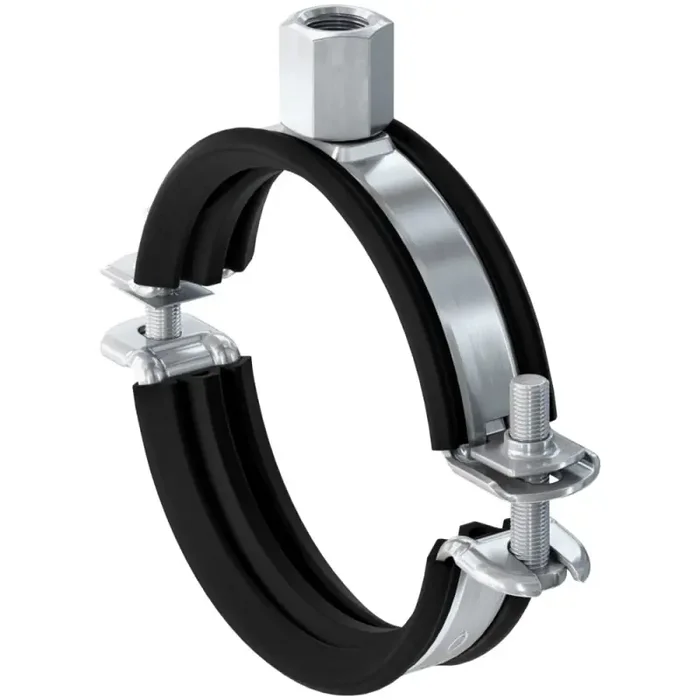

Die fischer Rohrschelle FRS-L Universal ist eine zweischraubige Rohrschelle aus galvanisch verzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinde M 8/M 10 und einem Schallschutznachweis. Der Schnellverschluss garantiert eine einfache und zeitsparende Montage. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Zusammen mit dem Kombi-Anschlussgewinde erhöht dies die Flexibilität. Damit können Rohrleitungen mit einem Außendurchmesser von 8 – 119 mm mit Gewindestange oder Stockschraube entsprechend den Brandschutzanforderungen der Feuerwiderstandsklasse R 120 und der MLAR im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.
Top Features:
Profiliertes Schellenband für herausragende Steifigkeit und Stabilität
Optimierter Halt zwischen Schalldämmeinlage und Schellenband
Kombigewinde für flexible Anschlussmöglichkeit
Verlustgesicherte Schrauben
Brandschutzprüfung R120
Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30
Vorteile:
Der Brand-Prüfbericht und der Schallschutz-Prüfbericht garantieren eine objektiv geprüfte Funktionssicherheit.
Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und zeitsparende Montage.
Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Sitz und verhindert das Herausfallen bei der Rohrjustage.
Die zweischraube Ausführung der FRS-L Universal ermöglicht die optimale Anpassung an jeden Rohraußendurchmesser.
Die Anschlussmutter mit Kombigewinde M8 / M10 ermöglicht eine optimierte Lagerhaltung.
Die Verlustsicherung der Schraube gewährt eine problemlose Montage.
Anwendungen:
Einfaches und leichtes Befestigen von Rohrleitungen mit Gewindestangen oder Stockschrauben. Zur Anwendung im trockenen Innenbereich.
