Beschreibung
Technische Daten:
Ankerlänge: 37 mm
Bohrernenndurchmesser: 10 mm
Abstandsmontage: Nein
Durchsteckmontage: Nein
Vorsteckmontage: Ja
Material: Nicht rostender Stahl
Innengewinde: M6
Max. Einschraubtiefe: 45 mm
Min. Bohrlochtiefe: 50 mm
Min. Einschraubtiefe: 37 mm
Min. Verankerungstiefe: 30 mm
Werkstoff Anker: rostfreier Stahl

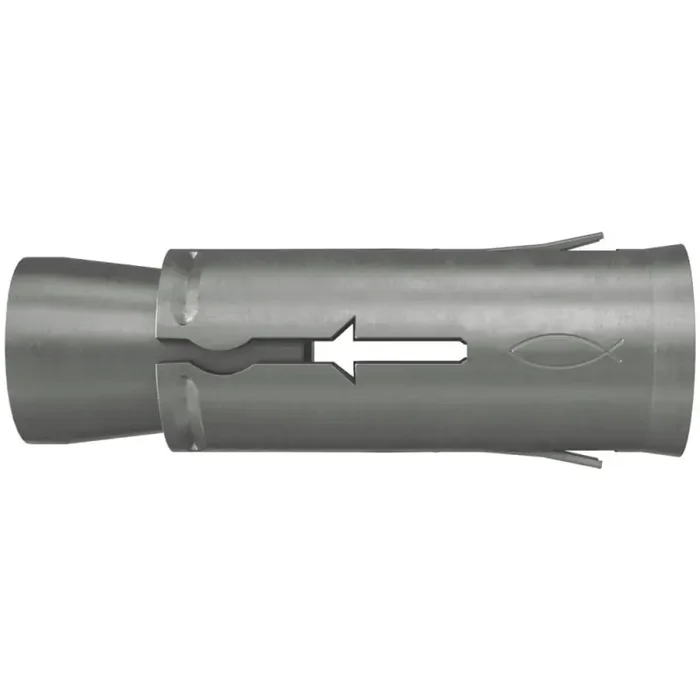

Der fischer Hohldeckenanker FHY ist ein Innengewindeanker aus A4 nicht rostendem Stahl. Der FHY wird in der Durchsteckmontage mit der Hand ins Bohrloch gesetzt und mit dem Hammer bündig zur Oberfläche des Baustoffes eingetrieben. Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen. Im Hohlraum spreizt diese auf und im Vollbaustoff verspannt sich diese gegen die Bohrlochwand. Der fischer Hohldeckenanker FHY ist ideal für die Befestigung von Holz- und Stahlkonstruktionen und Konsolen in Spannbeton-Hohlplatten im Außenbereich.
Top Features:
Höchste Flexibilität und Montagefreundlichkeit: Anker verspreizt sich im Hohlraum und im Vollbaustoff und kann bis 5 cm an Spannlitze herangesetzt werden.
Vollumfassendes Sortiment für Befestigungen im Innen- und Außenbereich.
Allgemeine Bauartgenehmigung für Einzelbefestigung und ETA-Zulassung für Mehrfachbefestigung als zusätzliches Plus an Sicherheit.
Brandzulassung gilt bereits ab 25 mm Spiegeldicke für noch vielseitigere Anwendungsmöglichkeiten.
Schnelle und einfache Montage ohne Spezialwerkzeug.
Vorteile:
Durch das Wirkprinzip des Ankers kann der FHY im Hohlraum oder im Vollbaustoff bis zu 5 cm an die Spannlitze heran eingesetzt werden. Dies sorgt für höchste Flexibilität und Montagefreundlichkeit.
Der angeprägte Rand verhindert ein Tieferrutschen der Ankerhülse in den Hohlraum und ermöglicht so eine problemlose Montage.
Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
Funktionsweise / Montage:
Der FHY ist geeignet für die Vorsteckmontage.
Den Hohldeckenanker FHY von Hand ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.
Zum Verspreizen muss sich der Vorsteckanker FHY am Anbauteil abstützen können.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen, spreizt die Hülse im Hohlraum auf oder verspannt sie im Vollbaustoff gegen die Bohrlochwand.
Schraubenlänge ls =
Mindesteinschraubtiefe e2
+ Dicke des Anbauteils tfix
+ Dicke der Unterlegscheibe
(bei Gewindestange: + Höhe der Mutter)
Baustoffe:
Zugelassen für:
Spannbeton-Hohlplatten ? C45/55
Anwendungen:
Rohrleitungen
Kabeltrassen
Lüftungsleitungen
Abgehängte Decken
Konsolen
Stahlkonstruktionen
Holzkonstruktionen
