Beschreibung
Technische Daten:
Ankerlänge: 64 – 116 mm
Bohrernenndurchmesser: 8 – 12 mm
Abstandsmontage: Nein
Durchsteckmontage: Ja
Vorsteckmontage: Nein
Material: Galvanisch verzinkter Stahl
Nutzlänge: 10 – 65 mm
Gewinde: M6 – M10
Installationsdrehmoment: 8 – 40 Nm
Max. Dicke des Anbauteils: 10 – 65 mm
Min. Bohrlochtiefe bei Durchsteckmontage: 65 – 115 mm
Min. Verankerungstiefe: 35 – 50 mm
Schlüsselweite: 10 – 17 mm
Antrieb: Sechskant
Einsatzbereich: Innenbereich
Werkstoff Anker: Stahl
Oberflächenschutz Anker: galvanisch/elektrolytisch verzinkt

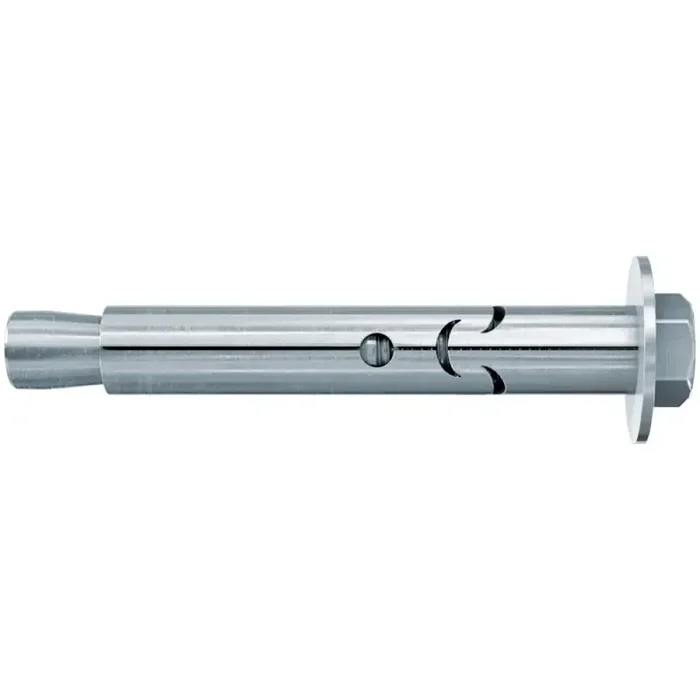

Der fischer Hülsenanker FSA-S ist ein Anker aus galvanisch verzinktem Stahl mit Sechskantschraube für konstruktive Befestigungen. Der FSA-S wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf. So wird das Anbauteil an den Verankerungsgrund herangezogen. Der fischer Hülsenanker FSA-S ist ideal für die Befestigung von nicht sicherheitsrelevanten Befestigungen wie Konsolen, Handläufen oder Kabeltrassen in ungerissenem Beton.
Top Features:
Einfache Montage durch optimierte Ankergeometrie auch in beengten Platzverhältnissen.
Oberflächenbündige Demontage durch lösbare Schraubverbindung.
Mit Sechskantschraube.
Vorteile:
Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
Die Ankerkonstruktion ermöglicht unterschiedliche Kopfformen für flexible Gestaltungsmöglichkeiten: Sechskantkopf (Typ S), Bolzenversion mit Mutter und Scheibe (Typ B).
Die lösbare Schraubverbindung ermöglicht die oberflächenbündige Demontage.
Funktionsweise / Montage:
Der FSA ist geeignet für die Durchsteckmontage.
Durch das Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
Die halbmondförmigen Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
Baustoffe:
Geeignet für:
Beton C12/15 bis C20/25, ungerissen
Naturstein mit dichtem Gefüge
Anwendungen:
Handläufe
Konsolen
Leitern
Kabeltrassen
Tore
Fassaden
Temporäre bzw. konstruktive Befestigungen
