Beschreibung
Technische Daten:
Ankerlänge: 121 mm
Bohrernenndurchmesser: 15 mm
Abstandsmontage: Nein
Durchsteckmontage: Ja
Vorsteckmontage: Nein
Material: Galvanisch verzinkter Stahl
Nutzlänge: 25 mm
Gewinde: M10
Max. Dicke des Anbauteils: 25 mm
Min. Bohrlochtiefe bei Durchsteckmontage: 115 mm
Min. Verankerungstiefe: 70 mm
Schlüsselweite: 17 mm
Seismic-Zulassung: C1 / C2
U-Scheibe (Außendurchmesser x Dicke): 25 x 3 mm
Antrieb: Sechskant
Einsatzbereich: Innenbereich
Werkstoff Anker: Stahl
Oberflächenschutz Anker: galvanisch/elektrolytisch verzinkt

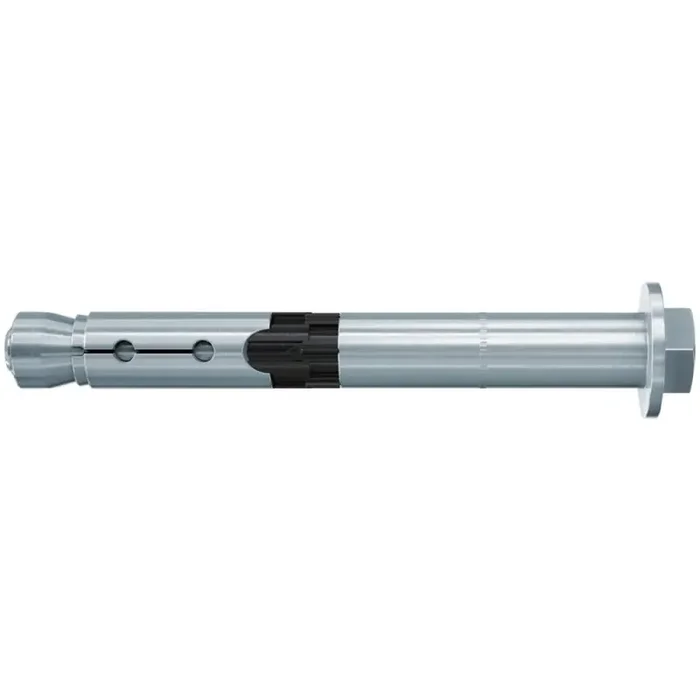

Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Konsolen, Stahlkonstruktionen und Kabeltrassen zu befestigen.
Top Features:
Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2).
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte.
Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
Vorteile:
Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
Der geringe Überstand des Schraubenkopfes sorgt für eine dezente Befestigung.
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
In der Zulassung ist die Verwendung von Hohlbohrern geregelt.
Funktionsweise / Montage:
Der FH II ist geeignet für die Durchsteckmontage.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B).
Baustoffe:
Zugelassen für:
Beton C20/25 bis C50/60, gerissen und ungerissen
Auch geeignet für:
Beton C12/15
Naturstein mit dichtem Gefüge
Anwendungen:
Geländer
Treppen
Konsolen
Stahlkonstruktionen
Kabeltrassen
Maschinen
Tore
Fassaden
